उत्पाद विवरण:
|
| ड्राइव प्रकार: | बिजली और हवा | नीचे चादर की मोटाई की मोटाई: | 400gsm-10mm कार्डबोर्ड और बांसुरी |
|---|---|---|---|
| गति (एम / मिनट): | 150-160 | एफओबी अवधि की कीमत: | 80000USD |
| न्यूनतम कागज का आकार: | 1500: 40*45 सेमी 1700: 45*45 सेमी | टुकड़े टुकड़े करने का प्रकार: | कार्डबोर्ड+कोरुगेटर+कोरुगेटर |
| अधिकतम सामग्री का आकार: | 1500*1500मिमी और 1700*1700मिमी | गोंद रोलर्स: | अनिलॉक्स रोलर 160 मिमी व्यास |
| समायोजन: | बुद्धिमान |

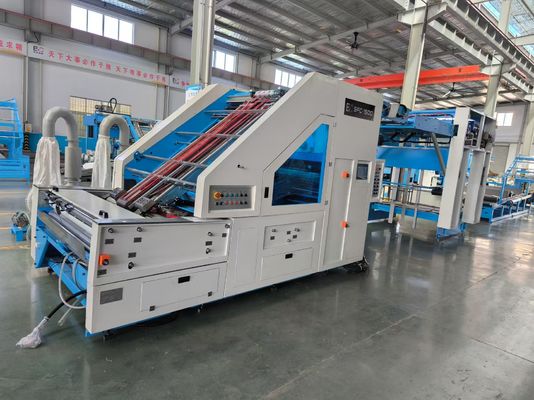

स्वचालित सर्वो नियंत्रण और सुधार के साथ नालीदार कागज के लिए उच्च परिशुद्धता शीट टू शीट लैमिनेटिंग मशीन
प्रदर्शन विशेषताएं
● यह मशीन दो नालीदार बोर्डों और किसी भी प्रकार की टॉप शीट के संयोजन को एक साथ लैमिनेट कर सकती है। यह दो-परत बोर्ड (कार्डबोर्ड + कार्डबोर्ड), 3प्लाई, 4प्लाई, 5प्लाई, 7प्लाई और अन्य उत्पाद बना सकता है।
● लैमिनेटिंग प्रकार: नालीदार + नालीदार + कार्डबोर्ड, नालीदार + नालीदार, नालीदार + कार्डबोर्ड, कार्डबोर्ड + कार्डबोर्ड, कार्डबोर्ड + ग्रे बोर्ड + कार्डबोर्ड, आदि।
● टॉप और बॉटम पेपर का स्वचालित पता लगाना, स्वचालित सर्वो सुधार तकनीक। टॉप पेपर को स्वचालित रूप से बॉटम पेपर को ट्रैक और फिट करें, और सटीकता अधिक है।
● बॉटम पेपर फीडिंग भाग जापान NITTA सक्शन बेल्ट के साथ आयातित सर्वो मोटर नियंत्रण प्रणाली का उपयोग करता है और लीड एज फीडिंग सिस्टम के साथ।
● बॉटम पेपर का मल्टीफंक्शनल रैक घुमावदार नालीदार के लिए उपयुक्त है।
● महीन एनिलॉक्स ग्राइंडिंग के साथ बड़ा स्टेनलेस स्टील ग्लू रोलर (160 मिमी) कम से कम ग्लू मात्रा पर भी समान ग्लू कोटिंग की गारंटी देता है।
● दोहरे उपयोग वाला लिफ्टिंग प्लेटफॉर्म, हम प्लेटफॉर्म में पेपर के प्री-ढेर को धकेलने के लिए प्री-स्टैकर संरचना का उपयोग कर सकते हैं। हम पेपर के ढेर को सीधे प्लेटफॉर्म में भी धकेल सकते हैं।
● कोटिंग रोलर और प्रेशर रोलर की सतह पर विशेष पॉलीइथिलीन सामग्री, गोंद स्वचालित रूप से गिर जाता है, बिना स्क्रबिंग के।
● गोंद के नुकसान को कम करने और गोंद आसंजन प्रभाव को स्थिर करने के लिए एक परिसंचारी गोंद प्रणाली का उपयोग करें।
● पूरी मशीन का एक-क्लिक समायोजन (बस पेपर का आकार दर्ज करें)।
● वीडियो निगरानी।
पैरामीटर:
| मॉडल | SFC1500 | SFC1700 | SFC1900 | SFC2200 |
| अधिकतम आकार | 1500*15000mm | 1700*1700mm | 1900*1900mm | 2200*2100mm |
| न्यूनतम आकार | 360*380mm | 380*400mm | 450*450mm | 500*500mm |
| टॉप पेपर | 120-800g | 120-800g | 120-800g | 120-800g |
| बॉटम पेपर | 300gsm-10mm नालीदार बोर्ड और कार्डबोर्ड | 300gsm-10mm नालीदार बोर्ड और कार्डबोर्ड | 300gsm-10mm नालीदार बोर्ड और कार्डबोर्ड | 300gsm-10mm नालीदार बोर्ड और कार्डबोर्ड |
| अधिकतम गति | 150m/min | 150m/min | 150m/min | 150m/min |
| पावर | 22kw | 25kw | 27KW | 30KW |
| स्टिक सटीकता | ±1-2.5mm | ±1-2.5mm | ±1-2.5mm | ±1-2.5mm |
संरचनात्मक विशेषताएं:
◆ दुनिया की अग्रणी ट्रांसमिशन कंट्रोल सिस्टम को अपनाना, केवल पेपर का आकार इनपुट करने की आवश्यकता है, सिस्टम ऑटो-ट्यूनिंग।
◆ कम्प्यूटरीकृत हाई-स्पीड फिटिंग, प्रति घंटे 12,000 टुकड़े तक।
◆ चुआनलिउ-प्रकार का एयर सप्लाई हेड, जिसमें फॉरवर्ड नोजल के चार सेट और सक्शन नोजल के चार सेट हैं।
◆ फीडा ब्लॉक कम स्टैक कार्डबोर्ड को अपनाता है, जो पेपर को पैलेट में फिट कर सकता है, और ट्रैक-सहायक प्री-स्टैकर स्थापित कर सकता है
◆ बॉटम लाइन की अग्रिम स्थिति जानने के लिए इलेक्ट्रिक आंखों के कई सेट का उपयोग करें, और फेस पेपर के दोनों किनारों पर सर्वो मोटर को ऊपरी और निचले पेपर संरेखण की क्षतिपूर्ति के लिए स्वतंत्र रूप से घुमाएं, जो सटीक और चिकना है।
◆ फुल-फंक्शन इलेक्ट्रॉनिक कंट्रोल सिस्टम, ह्यूमन-मशीन इंटरफेस और पीएलसी प्रोग्राम मॉडल डिस्प्ले का उपयोग करते हुए, स्वचालित रूप से ऑपरेटिंग स्थितियों और कार्य रिकॉर्ड का पता लगा सकता है।
◆ स्वचालित गोंद पुनःपूर्ति प्रणाली खोए हुए गोंद की स्वचालित रूप से क्षतिपूर्ति कर सकती है और गोंद रीसाइक्लिंग के साथ सहयोग कर सकती है।
ब्रांच परिचय:

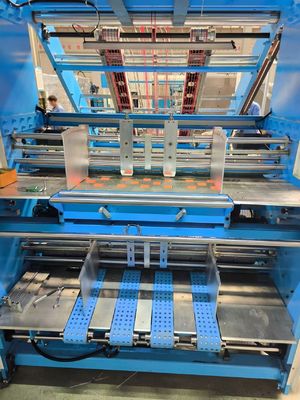

1. बॉटम पेपर फीडिंग
डबल लीड एज फीडिंग सिस्टम का प्रयोग करें। यह बॉटम पेपर को अधिक सुचारू रूप से फीड कर सकता है। और यह कार्डबोर्ड फीडिंग भी कर सकता है।
2. टॉप शीट फीडिंग मैकेनिज्म
हाई स्पीड ऑटो डेडिकेटेड फीडर के पेपर लिफ्टिंग और फीडिंग नोजल दोनों को पतले और मोटे पेपर दोनों के अनुकूल होने के लिए स्वतंत्र रूप से समायोजित किया जा सकता है। बेकर पंप के साथ। सुनिश्चित करें कि टॉप फीडिंग पेपर तेजी से और सुचारू रूप से चलता है।
3. इलेक्ट्रिकल सिस्टम
यूरोपीय सीई आवश्यकता के अनुसार डिज़ाइन किया गया, मशीन स्थिरता, उच्च दक्षता और कम विफलता सुनिश्चित करता है। मैन-मशीन इंटरफेस और पीएलसी संयोजन का उपयोग करते हुए, स्क्रीन पर एक नज़र में सभी जानकारी प्रदर्शित करें, जैसे चेतावनी, त्रुटि का पता लगाना, विफलताएं, और ऑपरेटिंग गति, आदि।
4. प्री-स्टैक पार्ट
प्रीसेट फ़ंक्शन के साथ प्री-ढेर सिस्टम को टच स्क्रीन के माध्यम से पेपर के आकार के रूप में सेट किया जा सकता है और सेटअप समय को कुशलता से कम करने के लिए स्वचालित रूप से उन्मुख किया जा सकता है।
5. ट्रांसमिशन
स्थिरता सुनिश्चित करने के लिए मुख्य ट्रांसमिशन के रूप में एसकेएफ बेयरिंग के साथ गेट्स सिंक्रोनिकल बेल्ट को अपनाया गया है। प्रेशर रोलर्स, डैम्पिंग रोलर और ग्लू वैल्यू दोनों को मैकेनिकल एन्कोडर के साथ हैंडल द्वारा आसानी से समायोजित किया जा सकता है।
6.बाएं-दाएं पोजिशनिंग सिस्टम

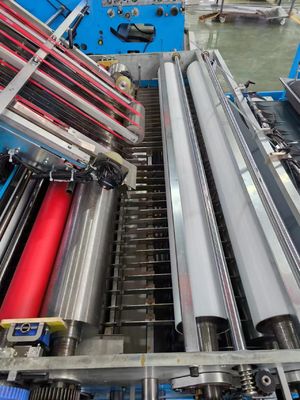

7. पोजिशनिंग सिस्टम और ग्लू रोलर
बॉटम शीट पर फोटोइलेक्ट्रिक सेंसर के कई सेट का उपयोग सापेक्ष स्थिति,
टॉप शीट को सर्वो मोटर के दोनों किनारों पर स्वतंत्र क्षतिपूर्ति क्रिया करने के लिए नियंत्रित करें, ताकि टॉप पेपर और बॉटम पेपर की सटीक स्थिति हो सके।
स्टेनलेस स्टील रोलर, कभी जंग नहीं लगता, संकीर्ण पीसने के बाद,
न्यूनतम मात्रा में गोंद को समान रूप से लेपित करने की गारंटी दी।
डाउन रोलर को वाटर रोलर से साफ किया जाता है।
8. टच स्क्रीन ऑपरेशन सिस्टम
यह टच स्क्रीन के केंद्रीकृत नियंत्रण को अपनाता है, उच्च-रिज़ॉल्यूशन मैन-मशीन इंटरफेस के साथ मैन-मशीन संवाद का एहसास करता है, और ऑपरेशन और फॉल्ट की वास्तविक समय की गतिशील निगरानी का एहसास करता है, जिससे समायोजन और समस्या निवारण अधिक सुविधाजनक हो जाता है
9. लीडिंग एज फीडिंग सिस्टम (विकल्प)
यह सिस्टम विकल्प के लिए है, बड़े आकार और मोटे बॉटम शीट के लिए अधिक उपयुक्त है।
10. शाफ्टलेस सर्वो फीडर(वैकल्पिक)
यह सिस्टम विकल्प के लिए है, लंबे आकार की टॉप शीट के लिए अधिक उपयुक्त है।
11. बॉटम पेपर के लिए बड़ा सक्शन सिस्टम(वैकल्पिक)
यह सिस्टम विकल्प के लिए है, यदि आपके उत्पाद कार्डबोर्ड, नालीदार बोर्ड और 3 या 5 परतों के साथ हैं। आप इस सिस्टम को चुन सकते हैं।
12. स्वचालित स्नेहन प्रणाली (वैकल्पिक)
बेयरिंग के सेवा जीवन को लम्बा करने के लिए बेयरिंग को नियमित रूप से चिकनाई दें
13. वीडियो निगरानी (वैकल्पिक)
यह विकल्प मशीन चलाने की निगरानी कर सकता है, ऑपरेटर को बार-बार मशीन के चारों ओर चलने की आवश्यकता नहीं है।

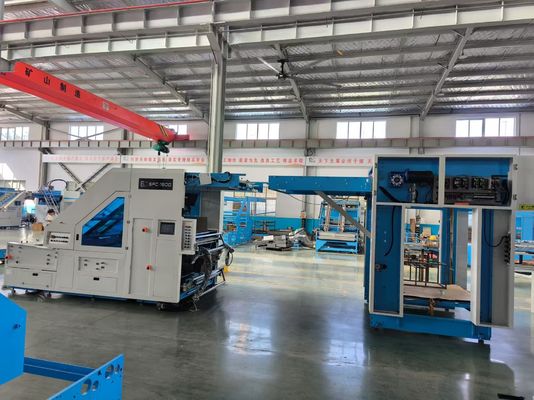

मशीन चित्र
