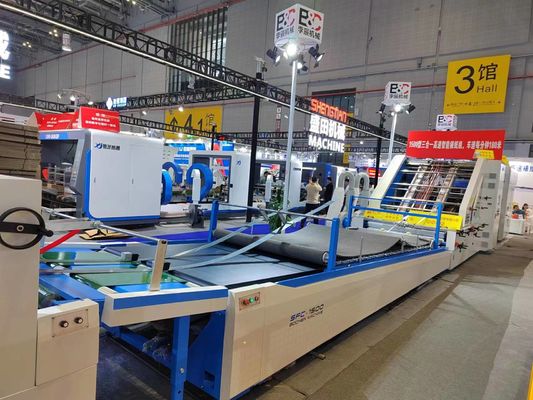

स्वचालित नालीदार बांसुरी लैमिनेटिंग मशीन 5प्लाई थ्री इन वन मल्टीफंक्शनल

            हाई स्पीड स्वचालित बांसुरी लेमिनेशन मशीन

प्रदर्शन गुण

● यह मशीन दो नालीदार बोर्डों और किसी भी प्रकार की शीर्ष शीट के संयोजन को एक साथ लेमिनेट कर सकती है।यह दो परत वाले बोर्ड (कार्डबोर्ड + कार्डबोर्ड), 3प्लाई, 4प्लाई, 5प्लाई, 7प्लाई और अन्य उत्पाद तैयार कर सकता है।

● लैमिनेटिंग प्रकार: नालीदार + नालीदार + कार्डबोर्ड, नालीदार + नालीदार, नालीदार + कार्डबोर्ड, कार्डबोर्ड + कार्डबोर्ड, कार्डबोर्ड + ग्रे बोर्ड + कार्डबोर्ड, आदि।

● ऊपर और नीचे के कागज का स्वचालित पता लगाना, स्वचालित सर्वो सुधार तकनीक।शीर्ष पेपर को स्वचालित रूप से ट्रैक करें और नीचे वाले पेपर में फिट करें, और सटीकता अधिक है।

● निचला पेपर फीडिंग भाग जापान एनआईटीटीए सक्शन बेल्ट और लीड एज फीडिंग सिस्टम के साथ आयातित सर्वो मोटर नियंत्रण प्रणाली का उपयोग करता है।

● नीचे के कागज के बहुक्रियाशील रैक घुमावदार नालीदार के लिए उपयुक्त हैं।

● न्यूनतम गोंद मात्रा में भी समान गोंद कोटिंग की गारंटी के लिए महीन एनिलॉक्स ग्राइंडिंग के साथ बड़ा स्टेनलेस स्टील गोंद रोलर (160 मिमी)।

● दोहरे उपयोग वाला लिफ्टिंग प्लेटफॉर्म, हम कागज के प्री-पाइल को प्लेटफॉर्म में धकेलने के लिए प्री-स्टेकर संरचना का उपयोग कर सकते हैं।हम कागज के ढेर को सीधे प्लेटफ़ॉर्म पर भी धकेल सकते हैं।

● कोटिंग रोलर और प्रेशर रोलर की सतह पर विशेष पॉलीथीन सामग्री, गोंद स्वचालित रूप से गिरा दिया जाता है, फ्री स्क्रबिंग।

● गोंद हानि को कम करने और गोंद आसंजन प्रभाव को स्थिर करने के लिए एक परिसंचारी गोंद प्रणाली का उपयोग करें।

● पूरी मशीन का एक-क्लिक समायोजन (केवल कागज का आकार दर्ज करें)।

● वीडियो निगरानी.

पैरामीटर:

संरचनात्मक विशेषता:

◆ दुनिया की अग्रणी ट्रांसमिशन नियंत्रण प्रणाली को अपनाते हुए, केवल इनपुट पेपर साइज सिस्टम ऑटो-ट्यूनिंग की आवश्यकता है।

◆ कम्प्यूटरीकृत उच्च गति फिटिंग, प्रति घंटे 12,000 टुकड़े तक।

◆ चुआनलिउ-प्रकार वायु आपूर्ति हेड, फॉरवर्ड नोजल के चार सेट और सक्शन नोजल के चार सेट के साथ।

◆ फ़िडा ब्लॉक कम स्टैक कार्डबोर्ड को अपनाता है, जो कागज को फूस में फिट कर सकता है, और ट्रैक-असिस्टेड प्री-स्टेकर स्थापित कर सकता है

◆ नीचे की रेखा की अग्रिम स्थिति जानने के लिए इलेक्ट्रिक आंखों के कई सेटों का उपयोग करें, और ऊपरी और निचले पेपर संरेखण की भरपाई के लिए फेस पेपर के दोनों किनारों पर सर्वो मोटर को स्वतंत्र रूप से घुमाएं, जो सटीक और चिकनी है।

◆ पूर्ण-फ़ंक्शन इलेक्ट्रॉनिक नियंत्रण प्रणाली, मानव-मशीन इंटरफ़ेस और पीएलसी प्रोग्राम मॉडल डिस्प्ले का उपयोग करके, स्वचालित रूप से ऑपरेटिंग स्थितियों और कार्य रिकॉर्ड का पता लगा सकती है।

◆ स्वचालित गोंद पुनःपूर्ति प्रणाली स्वचालित रूप से खोए हुए गोंद की भरपाई कर सकती है और गोंद पुनर्चक्रण में सहयोग कर सकती है।

शाखा परिचय:

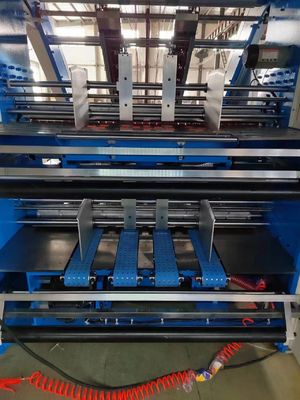

1. बॉटम पेपर फीडिंग


जापान NITTA सक्शन के साथ आयातित सर्वो मोटर इलेक्ट्रिक कंट्रोलिंग सिस्टम का उपयोग करें
सक्शन पावर इन्वर्टर बनाने के लिए बेल्ट, और बेल्ट को पानी के रोलर से साफ किया जाता है;पेटेंट
यह सुनिश्चित करने के लिए प्रौद्योगिकी कि नालीदार और कार्डबोर्ड सुचारू रूप से और सरल संचालन में चले।


2. शीर्ष शीट फीडिंग तंत्र

हाई स्पीड ऑटो डेडिकेटेड फीडर के पेपर लिफ्टिंग और फीडिंग नोजल दोनों को पतले और मोटे कागज दोनों के अनुकूल बनाने के लिए स्वतंत्र रूप से समायोजित किया जा सकता है।बेकर पंप के साथ।सुनिश्चित करें कि टॉप फीडिंग पेपर तेजी से और सुचारू रूप से चले।


3. विद्युत प्रणाली

यूरोपीय सीई आवश्यकता के अनुसार डिज़ाइन किया गया, मशीन की स्थिरता, उच्च दक्षता और कम विफलता सुनिश्चित करता है।मैन-मशीन इंटरफ़ेस और पीएलसी संयोजन का उपयोग करके, एक नज़र में स्क्रीन पर सभी जानकारी, जैसे चेतावनी, त्रुटि का पता लगाना, विफलताएं और संचालन गति आदि प्रदर्शित करें।


4. प्री-स्टैक भाग

प्रीसेट फ़ंक्शन के साथ प्री-पाइल सिस्टम को टच स्क्रीन के माध्यम से कागज के आकार के रूप में सेट किया जा सकता है और सेट-अप समय को कुशलतापूर्वक कम करने के लिए स्वचालित रूप से उन्मुख किया जा सकता है।



5. संचरण

स्थिरता सुनिश्चित करने के लिए मुख्य ट्रांसमिशन के रूप में एसकेएफ बियरिंग के साथ गेट्स सिंक्रोनिकल बेल्ट को अपनाया जाता है।प्रेशर रोलर्स, डैम्पिंग रोलर और ग्लू वैल्यू दोनों को मैकेनिकल एनकोडर के साथ हैंडल द्वारा आसानी से समायोजित किया जा सकता है।

6.बाएँ-दाएँ पोजिशनिंग सिस्टम




7. पोजिशनिंग सिस्टम और ग्लू रोलर


निचली शीट की सापेक्ष स्थिति में फोटोइलेक्ट्रिक सेंसर के कई सेटों का उपयोग,
स्वतंत्र क्षतिपूर्ति कार्रवाई करने के लिए सर्वो मोटर के दोनों किनारों पर शीर्ष शीट को नियंत्रित करें, ताकि शीर्ष कागज और नीचे के कागज की सटीक स्थिति हो सके।
स्टेनलेस स्टील रोलर, बारीक पीसने के बाद कभी जंग नहीं लगता,
समान रूप से लेपित गोंद की न्यूनतम मात्रा की गारंटी।
डाउन रोलर को वॉटर रोलर से साफ करें।


8. टच स्क्रीन ऑपरेशन सिस्टम


यह टच स्क्रीन के केंद्रीकृत नियंत्रण को अपनाता है, उच्च-रिज़ॉल्यूशन वाले मैन-मशीन इंटरफ़ेस के साथ मैन-मशीन संवाद का एहसास करता है, और संचालन और गलती की वास्तविक समय गतिशील निगरानी का एहसास करता है, जिससे इसे समायोजित करना और समस्या निवारण करना अधिक सुविधाजनक हो जाता है।



9.लीडिंग एज फीडिंग सिस्टम (ऑप्शनओएल)


यह प्रणाली विकल्प के लिए है, बड़े आकार और मोटी निचली शीटों के लिए अधिक उपयुक्त है।


10. शाफ़्टलेस सर्वो फीडर(वैकल्पिक)


यह प्रणाली विकल्प के लिए है, लंबी आकार की शीर्ष शीटों के लिए अधिक उपयुक्त है।

11. बॉटम पेपर के लिए बड़ी सक्शन प्रणाली(वैकल्पिक)


यह प्रणाली विकल्प के लिए है, यदि आपके उत्पाद कार्डबोर्ड, नालीदार बोर्ड और 3 या 5 परतों वाले हैं।आप इस प्रणाली को चुन सकते हैं.


12.स्वचालित स्नेहन प्रणाली (वैकल्पिक)


बियरिंग की सेवा अवधि बढ़ाने के लिए बियरिंग को नियमित रूप से चिकनाई दें


13. वीडियो निगरानी(वैकल्पिक)


यह विकल्प मशीन के चलने की निगरानी कर सकता है, ऑपरेटर को मशीन के आसपास बार-बार घूमने की आवश्यकता नहीं है।



मशीन चित्र
