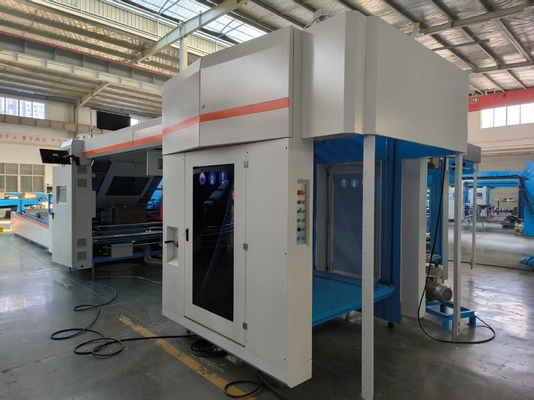

स्टेनलेस स्टील एनीलॉक्स रोलर हाई स्पीड फ्लूट लैमिनेटर मशीन GFS1500

उच्च गति वाले बांसुरी लैमिनेटर मशीन GFS1500 के लिए बड़ा स्टेनलेस स्टील अनिलॉक्स रोलर नालीदार लैमिनेशन

प्रदर्शन विशेषताएं:

● लीड एज फीडिंग सिस्टम। कोई फीडिंग प्रेशर संरचना नहीं, नालीदार को नुकसान नहीं पहुंचाती है और नालीदार की दबाव प्रतिरोधक क्षमता को बढ़ाती है।

● उच्च सटीकता सुनिश्चित करने के लिए टॉप शीट अलाइनर सिस्टम को अपनाता है। फीडिंग मोड को ओवरलैप शीट या सेपरेशन शीट प्रकार चुना जा सकता है।

● डिजिटल डिज़ाइन गोंद की मात्रा के स्वचालित समायोजन का एहसास कराता है। ग्लूइंग रोलर के गैप का स्वचालित समायोजन (नीचे की शीट की मोटाई के अनुसार स्वचालित रूप से)।

● बड़े स्टेनलेस स्टील अनिलॉक्स रोलर (व्यास में 160 मिमी) का डिज़ाइन स्थिर और उच्च-कुशल है, समान रूप से कोट करता है और गोंद की मात्रा बचाता है।

● शीर्ष और नीचे के कागज का स्वचालित पता लगाना, स्वचालित सर्वो सुधार तकनीक। शीर्ष कागज को स्वचालित रूप से नीचे के कागज को ट्रैक करने और फिट करने के लिए बनाएं, और सटीकता अधिक है।

● दोहरे उपयोग वाला लिफ्टिंग प्लेटफॉर्म, हम प्लेटफॉर्म में कागज के पूर्व-ढेर को धकेलने के लिए पूर्व-स्टैकर संरचना का उपयोग कर सकते हैं। हम कागज के ढेर को सीधे प्लेटफॉर्म में भी धकेल सकते हैं।

● नीचे के कागज का बहुआयामी रैक घुमावदार नालीदार के लिए उपयुक्त है।

● गोंद के नुकसान को कम करने और गोंद के आसंजन प्रभाव को स्थिर करने के लिए एक परिसंचारी गोंद प्रणाली का उपयोग करें।

● पूरी मशीन का एक-क्लिक समायोजन (बस कागज का आकार दर्ज करें)।

● ऑर्डर मेमोरी फ़ंक्शन, पिछले ऑर्डर को स्थानांतरित करने के लिए एक-क्लिक, सुविधाजनक और तेज़।

● वीडियो निगरानी।

पैरामीटर:

संरचनात्मक विशेषताएं:
◆ दुनिया की अग्रणी ट्रांसमिशन कंट्रोल सिस्टम को अपनाना, केवल पेपर साइज सिस्टम ऑटो-ट्यूनिंग इनपुट करने की आवश्यकता है।

◆ कम्प्यूटरीकृत हाई-स्पीड फिटिंग, प्रति घंटे 18,000 टुकड़े तक।

◆ चुआनलिउ-प्रकार का एयर सप्लाई हेड, जिसमें फॉरवर्ड नोजल के चार सेट और सक्शन नोजल के चार सेट हैं।

◆ फीडा ब्लॉक कम स्टैक कार्डबोर्ड को अपनाता है, जो कागज को पैलेट में फिट कर सकता है, और ट्रैक-सहायक प्री-स्टैकर स्थापित कर सकता है

◆ नीचे की रेखा की अग्रिम स्थिति जानने के लिए इलेक्ट्रिक आंखों के कई सेट का उपयोग करें, और ऊपरी और निचले कागज संरेखण की भरपाई के लिए फेस पेपर के दोनों किनारों पर सर्वो मोटर को स्वतंत्र रूप से घुमाएं, जो सटीक और चिकना है।

◆ फुल-फंक्शन इलेक्ट्रॉनिक कंट्रोल सिस्टम, ह्यूमन-मशीन इंटरफेस और पीएलसी प्रोग्राम मॉडल डिस्प्ले का उपयोग करते हुए, ऑपरेटिंग स्थितियों और कार्य रिकॉर्ड का स्वचालित रूप से पता लगा सकता है।

◆ स्वचालित गोंद पुनःपूर्ति प्रणाली खोए हुए गोंद की स्वचालित रूप से भरपाई कर सकती है और गोंद रीसाइक्लिंग के साथ सहयोग कर सकती है।



ब्रांच परिचय:

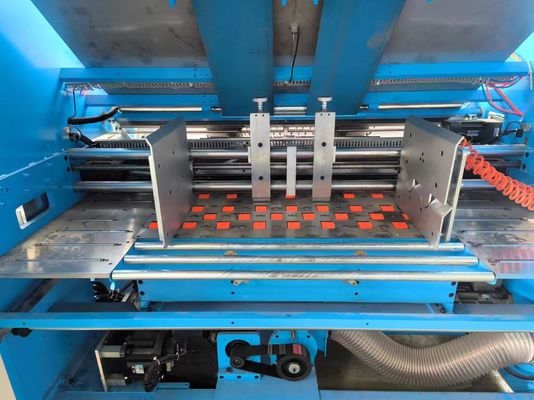

1. नीचे का कागज फीडिंग

जापान NITTA सक्शन के साथ आयातित सर्वो मोटर इलेक्ट्रिक कंट्रोलिंग सिस्टम का उपयोग करें
बेल्ट सक्शन पावर इन्वर्टर बनाने के लिए, और बेल्ट को पानी के रोलर से साफ किया जाता है; पेटेंट
प्रौद्योगिकी यह सुनिश्चित करने के लिए कि नालीदार और कार्डबोर्ड सुचारू रूप से और सरल संचालन से बाहर निकलें।

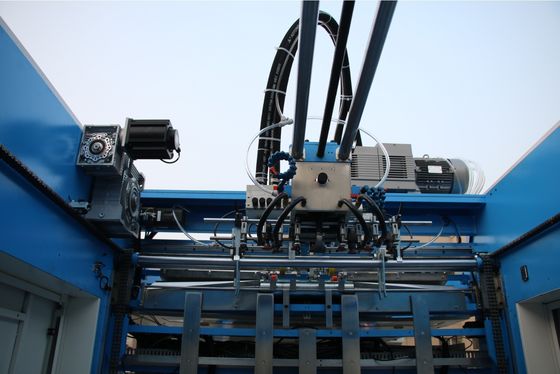

2. टॉप शीट फीडिंग मैकेनिज्म

उच्च गति ऑटो समर्पित फीडर के दोनों पेपर लिफ्टिंग और फीडिंग नोजल को पतले और मोटे दोनों पेपर के अनुकूल होने के लिए स्वतंत्र रूप से समायोजित किया जा सकता है। बेकर पंप के साथ। सुनिश्चित करें कि टॉप फीडिंग पेपर तेजी से और सुचारू रूप से चलता है।

3. इलेक्ट्रिकल सिस्टम

यूरोपीय सीई आवश्यकता के अनुसार डिज़ाइन किया गया, मशीन की स्थिरता, उच्च दक्षता और कम विफलता सुनिश्चित करें। मैन-मशीन इंटरफेस और पीएलसी संयोजन का उपयोग करते हुए, सभी जानकारी प्रदर्शित करें, जैसे चेतावनी, त्रुटि का पता लगाना, विफलताएं, और ऑपरेटिंग गति, आदि स्क्रीन पर एक नज़र में।

4. प्री-स्टैक पार्ट

प्रीसेट फ़ंक्शन के साथ प्री-पाइल सिस्टम को टच स्क्रीन के माध्यम से पेपर आकार के रूप में सेट किया जा सकता है और सेटअप समय को कुशलता से कम करने के लिए स्वचालित रूप से उन्मुख किया जा सकता है।

5. ट्रांसमिशन

स्थिरता सुनिश्चित करने के लिए मुख्य ट्रांसमिशन के रूप में एसकेएफ बेयरिंग के साथ गेट्स सिंक्रोनिकल बेल्ट को अपनाया गया है। दोनों प्रेशर रोलर्स, डैम्पिंग रोलर और ग्लू वैल्यू को मैकेनिकल एनकोडर के साथ हैंडल द्वारा आसानी से समायोजित किया जा सकता है।

6.बाएं-दाएं पोजिशनिंग सिस्टम

7. पोजिशनिंग सिस्टम और ग्लू रोलर

नीचे की शीट पर फोटोइलेक्ट्रिक सेंसर के कई सेट का उपयोग सापेक्ष स्थिति में,
सर्वो मोटर के दोनों किनारों पर टॉप शीट को स्वतंत्र क्षतिपूर्ति क्रिया करने के लिए नियंत्रित करें, ताकि टॉप पेपर और नीचे के पेपर की सटीक स्थिति हो।
स्टेनलेस स्टील रोलर, कभी जंग नहीं लगता, संकीर्ण रूप से पीसने के बाद,
न्यूनतम मात्रा में गोंद को समान रूप से लेपित करने की गारंटी दी।
नीचे के रोलर को पानी के रोलर से साफ किया जाता है।

8. टच स्क्रीन ऑपरेशन सिस्टम

यह टच स्क्रीन के केंद्रीकृत नियंत्रण को अपनाता है, उच्च-रिज़ॉल्यूशन मैन-मशीन इंटरफेस के साथ मैन-मशीन संवाद का एहसास कराता है, और ऑपरेशन और फॉल्ट की वास्तविक समय की गतिशील निगरानी का एहसास कराता है, जिससे समायोजन और समस्या निवारण अधिक सुविधाजनक हो जाता है

9. नीचे के कागज के लिए बड़ा सक्शन सिस्टम

यह सिस्टम विकल्प के लिए है, यदि आपके उत्पाद कार्डबोर्ड, नालीदार बोर्ड और 3 या 5 परतों के साथ हैं। आप इस सिस्टम को चुन सकते हैं।

10. स्वचालित स्नेहन प्रणाली

बेयरिंग के सेवा जीवन को लम्बा करने के लिए बेयरिंग को नियमित रूप से चिकनाई दें

11. शाफ्टलेस सर्वो फीडर(वैकल्पिक)

यह सिस्टम विकल्प के लिए है, लंबे आकार की टॉप शीट के लिए अधिक उपयुक्त है।

12. वीडियो निगरानी (वैकल्पिक)

यह विकल्प मशीन के चलने की निगरानी कर सकता है, ऑपरेटर को बार-बार मशीन के चारों ओर चलने की आवश्यकता नहीं है।


मशीन चित्र
