उत्पाद विवरण:
|
| आकार समायोजित करें: | स्वचालित मोड | अनुकूलन: | ग्राहक की मांग के रूप में कर सकते हैं |
|---|---|---|---|
| न्यूनतम कागज का आकार: | 36*38cm और 38*40cm | डिलीवरी की समय - सीमा: | लगभग 28 कार्य दिवस |
| laminating: | तरंगदार+कार्डबर्ड | विनिर्देश: | 16300मिमी*2400मिमी*2550मिमी |
| अधिकतम निचली शीट फीडिंग मोटाई: | 10 मिमी | वारंटी: | 2 वर्ष |
| मैक्स पेपर साइज: | 1700 * 1700 मिमी | ||
| प्रमुखता देना: | सटीक स्वचालित फ्लोट लैमिनेटर मशीन,घुमावदार स्वचालित फ्लोट लैमिनेटर मशीन,उच्च गति स्वचालित फ्लूट लैमिनेटिंग मशीन |
||

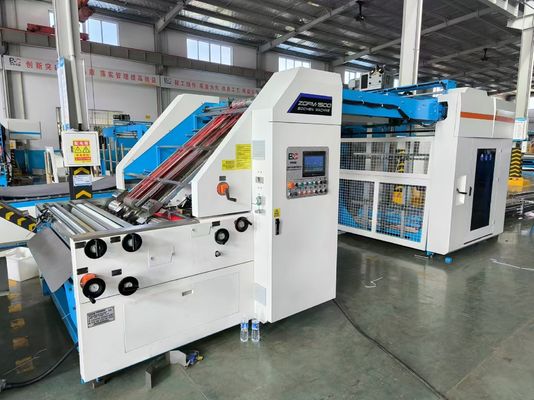

ZGFM स्वचालित घुमावदार बांसुरी उच्च गति laminator laminating मशीन 180m/min
1उत्पाद का वर्णन
1.1 कार्यः
कागज को सामग्री या विशेष प्रभावों की ताकत और मोटाई बढ़ाने के लिए कार्डबोर्ड के साथ टुकड़े टुकड़े किया जा सकता है।बिलबोर्ड और अन्य प्रयोजन.
1.2 संरचना:
A. ऊपरी पेपर फीडर: यह ऊपर से 120-800 ग्राम कागज के ढेर भेज सकता है।
B. नीचे की ओर से 0.5~10 मिमी का कार्डबोर्ड भेजा जा सकता है।
C. गोंदने की तंत्र: गोंदने वाले पानी को फ़ीड पेपर पर लगाया जा सकता है।
D. नियामक संगठन - निर्धारित सहिष्णुताओं के अनुसार दोनों कागजों को फिट करता है।
ई. प्रेशराइजिंग कन्वेयर... संलग्न कागज को दबाता है और इसे वितरण अनुभाग में पहुंचाता है।
1.3 सिद्धांत:
ऊपरी कागज फीडर द्वारा ऊपरी कागज को बाहर भेजा जाता है और पता लगाने के लिए पोजिशनिंग तंत्र के स्टार्ट डिटेक्टर को भेजा जाता है। फिर निचला कागज बाहर भेजा जाता है;नीचे के कागज को गोंद पहिया पर गोंद के साथ लेपित किया जाता है के बाद, ऊपरी कागज और निचले कागज क्रमशः कागज पर पहुंचाए जाते हैं दोनों तरफ सिंक्रोनस डिटेक्टर, पता लगाने के बाद,नियंत्रक कागज और नीचे कागज की त्रुटि मूल्य की गणना करता है, और कागज के दोनों किनारों पर सर्वो-मुआवजा उपकरण कागज को स्प्लिसिंग के लिए पूर्व निर्धारित स्थिति में मुआवजा देता है, और फिर कन्वेयर को दबाव देता है।मशीन कागज को दबाती है और उसे तैयार उत्पाद को इकट्ठा करने के लिए डिलीवरी मशीन तक ले जाती है.
1.4 लागू सामग्रीः
चिपकने वाला कागज --- 180 ~ 800g/m पतला कागज, कार्डबोर्ड।
नीचे का कागज---0.5~10m/m कार्डबोर्ड, एकल पक्षीय कार्डबोर्ड, बहु-परत वाले तरंगदार कागज, मोती बोर्ड, शहद के छिलके का बोर्ड, स्टायरोफोम बोर्ड।
गोंद-राल आदि, 6 ~ 8 के बीच पीएच मूल्य, गोंद पर लागू किया जा सकता है।
पैरामीटरः
| मॉडल | ZGFM1450H | ZGFM1650H | ZGFM1900H | ZGFM-2200H |
| अधिकतम आकार | 1500*15000 मिमी | 1700*1700 मिमी | 1900*1900 मिमी | 2200*2100 मिमी |
| न्यूनतम आकार | 360*380 मिमी | 380*400 मिमी | 450*450 मिमी | 500*500 मिमी |
| शीर्ष कागज | 120-800 ग्राम | 120-800 ग्राम | 120-800 ग्राम | 120-800 ग्राम |
| नीचे का कागज | 300 ग्राम से 10 मिमी तरंगदार कार्डबोर्ड और कार्डबोर्ड |
300 ग्राम से 10 मिमी तरंगदार कार्डबोर्ड और कार्डबोर्ड |
300 ग्राम से 10 मिमी तरंगदार कार्डबोर्ड और कार्डबोर्ड |
300 ग्राम से 10 मिमी तरंगदार कार्डबोर्ड और कार्डबोर्ड |
| अधिकतम गति | 150 मीटर/मिनट | 150 मीटर/मिनट | 150 मीटर/मिनट | 150 मीटर/मिनट |
| शक्ति | 22 किलोवाट | 25 किलोवाट | 27 किलोवाट | 30 किलोवाट |
| छड़ी की सटीकता | ±1.0 मिमी | ±1.0 मिमी | ±1.0 मिमी | ±1.0 मिमी |
संरचनात्मक विशेषताएं:
◆ दुनिया की अग्रणी ट्रांसमिशन कंट्रोल सिस्टम को अपनाने के लिए, केवल कागज के आकार के सिस्टम ऑटो-ट्यूनिंग को इनपुट करने की आवश्यकता है।
◆ कम्प्यूटरीकृत उच्च गति से फिटिंग, प्रति घंटे 12,000 टुकड़े तक।
◆ चौआनलीउ प्रकार का वायु आपूर्ति सिर, जिसमें आगे के नोजल के चार सेट और चूषण नोजल के चार सेट हैं।
◆ Feida Block कम स्टैक कार्डबोर्ड को अपनाता है, जो कागज को पैलेट पर फिट कर सकता है, और ट्रैक-सहायित प्री-स्टैकर स्थापित कर सकता है
◆ नीचे की रेखा की अग्रिम स्थिति जानने के लिए इलेक्ट्रिक आंखों के कई सेटों का उपयोग करें।और ऊपर और नीचे कागज संरेखण की भरपाई करने के लिए स्वतंत्र रूप से घूर्णन करने के लिए चेहरे कागज के दोनों ओर पर सर्वो मोटर बनाने, जो सटीक और चिकनी है।
◆ मानव-मशीन इंटरफेस और पीएलसी प्रोग्राम मॉडल डिस्प्ले का उपयोग करते हुए पूर्ण-कार्यात्मक इलेक्ट्रॉनिक नियंत्रण प्रणाली, स्वचालित रूप से संचालन स्थितियों और कार्य रिकॉर्ड का पता लगा सकती है।
◆ ऑटोमैटिक गोंद रिप्लेसमेंट सिस्टम स्वचालित रूप से खोए हुए गोंद की भरपाई कर सकता है और गोंद रीसाइक्लिंग के साथ सहयोग कर सकता है।
अधिकतम गतिः 17000 शीट/घंटा
शाखा का परिचय:
1. तल कागज खिला
जापान NITTA सक्शन के साथ आयातित Servo मोटर विद्युत नियंत्रण प्रणाली का उपयोग करें
चूषण शक्ति इन्वर्टर बनाने के लिए बेल्ट, और पानी रोलर द्वारा साफ बेल्ट; पेटेंट
यह सुनिश्चित करने के लिए प्रौद्योगिकी है कि वेरगेट और कार्डबोर्ड सुचारू रूप से और सरल संचालन के साथ बाहर निकलते हैं।
2. शीर्ष शीट फ़ीडिंग तंत्र
उच्च गति ऑटो समर्पित फीडर के कागज उठाने और खिला नोजल दोनों को पतले और मोटे कागज दोनों के अनुकूल करने के लिए स्वतंत्र रूप से समायोजित किया जा सकता है। बेकर पंप के साथ।सुनिश्चित करें कि शीर्ष फ़ीडिंग कागज तेजी से और सुचारू रूप से चलता है.
3विद्युत प्रणाली
यूरोपीय सीई आवश्यकता के अनुसार डिजाइन, मशीन स्थिरता, उच्च दक्षता और कम विफलता सुनिश्चित करते हैं।जैसे चेतावनी, त्रुटि का पता लगाने, विफलताओं, और ऑपरेटिंग गति, आदि एक नज़र में स्क्रीन पर.

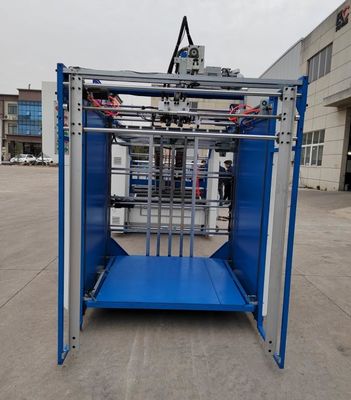

4. प्री-स्टैक पार्ट
प्री-पिल सिस्टम के साथ प्रीसेट फ़ंक्शन को टच स्क्रीन के माध्यम से कागज के आकार के रूप में सेट किया जा सकता है और सेट-अप समय को कुशलतापूर्वक कम करने के लिए स्वचालित रूप से उन्मुख किया जा सकता है।
5प्रसारण
स्थिरता सुनिश्चित करने के लिए मुख्य ट्रांसमिशन के रूप में SKF असर के साथ गेट सिंक्रोनिक बेल्ट को अपनाया जाता है।डंपिंग रोलर और गोंद मूल्य को मैकेनिकल एन्कोडर के साथ हैंडल द्वारा आसानी से समायोजित किया जा सकता है.
6.बाएं-दाएं पोजिशनिंग सिस्टम
7. पोजिशनिंग सिस्टम और गोंद रोलर
फोटोइलेक्ट्रिक सेंसर के कई सेटों का उपयोग नीचे शीट सापेक्ष स्थिति पर,
सर्वो मोटर के दोनों ओर नियंत्रण शीर्ष चादरें स्वतंत्र मुआवजा कार्रवाई करने के लिए, ताकि शीर्ष कागज और निचले कागज की सटीक स्थिति।
स्टेनलेस स्टील रोलर, कभी जंग नहीं, बारीकी से पीसने के बाद,
गारंटीकृत न्यूनतम मात्रा में चिपकने वाला समान रूप से लेपित।
डाउन रोलर को वाटर रोलर द्वारा साफ किया जाना चाहिए।
8. टच स्क्रीन ऑपरेशन सिस्टम
यह टच स्क्रीन के केंद्रीकृत नियंत्रण को अपनाता है, उच्च संकल्प वाले मानव-मशीन इंटरफ़ेस के साथ मानव-मशीन संवाद का एहसास करता है,और ऑपरेशन और गलती की वास्तविक समय गतिशील निगरानी का एहसास होता है, इसे समायोजित करने और समस्या निवारण के लिए और अधिक सुविधाजनक बनाने
9. अग्रणी किनारे फ़ीडिंग प्रणाली ((विकल्प)
यह प्रणाली वैकल्पिक है, जो बड़े आकार और मोटी निचली चादरों के लिए अधिक उपयुक्त है।
10. शाफ्टलेस सर्वो फीडर(वैकल्पिक)
यह प्रणाली वैकल्पिक है, लंबी आकार की शीर्ष चादरों के लिए अधिक उपयुक्त है।
11. नीचे के कागज के लिए बड़ी चूषण प्रणाली(वैकल्पिक)
यह प्रणाली विकल्प के लिए है, यदि आपके उत्पाद कार्डबोर्ड, तरंगदार बोर्ड, और 3 या 5 परतों के साथ हैं। आप इस प्रणाली का चयन कर सकते हैं।
12स्वचालित स्नेहन प्रणाली (वैकल्पिक)
असर की सेवा जीवन को बढ़ाने के लिए नियमित रूप से असर स्नेहन
13वीडियो निगरानी (वैकल्पिक)
यह विकल्प मशीन चल रही है की निगरानी कर सकता है, ऑपरेटर को मशीन पर अक्सर चलने की जरूरत नहीं है।
मशीन चित्र
