उत्पाद विवरण:
|
| Main Payment Term: | Telegraphic transfer | Machine Weight: | 10 TONS |
|---|---|---|---|
| Lamination Type: | 1+2 or more type | Max Line Speed: | max 230meters/min |
| Warrandt: | 2 years | Type: | Corrugated Laminating Machine |
| Power Supply: | 380V/50Hz | Face Paper Thickness: | 100-800gsm printed paper |
| Fob Term Price: | 60000-80000USD | Maeketing Type: | high productivity |
| Power: | 28KW | Application: | Laminating corrugated cardboard and paperboard |
| प्रमुखता देना: | कार्डबोर्ड के साथ कागज को लमिनेट करने वाली मशीन,24000 पीसी/घंटा लिथो लैमिनेटर,जीएफएस लिथो लैमिनेटर |
||
Gfs 24000pcs/Hour हाई स्पीड कार्डबोर्ड नालीदार कागज टुकड़े टुकड़े करने की मशीन ओवरलैप फ़ीडिंग
प्रदर्शन विशेषताएं:
● लीड एज फीडिंग सिस्टम। कोई फीडिंग दबाव संरचना नहीं, तरंगदार को नुकसान नहीं पहुंचाता और तरंगदार के दबाव प्रतिरोध को बढ़ाता है।
● उच्च सटीकता सुनिश्चित करने के लिए शीर्ष शीट संरेखक प्रणाली को अपनाता है। फ़ीडिंग मोड ओवरलैप शीट या अलगाव शीट प्रकार का चयन किया जा सकता है।
● डिजिटल डिजाइन गोंद की मात्रा के स्वचालित समायोजन को महसूस करता है। गोंद रोलर के अंतराल का स्वचालित समायोजन (अंत की चादर की मोटाई के अनुसार स्वचालित रूप से) ।
● स्टेनलेस स्टील के बड़े एनीलॉक्स रोलर (160 मिमी व्यास) का डिजाइन स्थिर और उच्च दक्षता वाला है, समान रूप से कोट करता है और गोंद की मात्रा को बचाता है।
● शीर्ष और नीचे के कागज का स्वचालित पता लगाने, स्वचालित सर्वो सुधार तकनीक। शीर्ष कागज को स्वचालित रूप से नीचे के कागज को ट्रैक और फिट करें, और सटीकता उच्च है।
● दोहरे उपयोग वाले लिफ्टिंग प्लेटफॉर्म, हम प्री-स्टैकर संरचना का उपयोग करके पेपर के प्री-स्टैक को प्लेटफॉर्म में धकेल सकते हैं। हम पेपर के स्टैक को सीधे प्लेटफॉर्म में भी धकेल सकते हैं।
● नीचे के कागज के बहुउद्देश्यीय रैक घुमावदार लहराती कागज के लिए उपयुक्त हैं।
● गोंद के नुकसान को कम करने और गोंद के आसंजन प्रभाव को स्थिर करने के लिए एक परिसंचारी गोंद प्रणाली का उपयोग करें।
● एक क्लिक से पूरी मशीन को समायोजित करना (केवल कागज का आकार दर्ज करें) ।
● ऑर्डर मेमोरी फ़ंक्शन, एक क्लिक से पिछले ऑर्डर को स्थानांतरित करें, सुविधाजनक और तेज़।
● वीडियो निगरानी।
पैरामीटरः
| मॉडल | GFS1500 | GFS1700 | GFS1900 | GFS2200 |
| अधिकतम आकार | 1500*15000 मिमी | 1700*1700 मिमी | 1900*1900 मिमी | 2200*2100 मिमी |
| न्यूनतम आकार | 360*380 मिमी | 380*400 मिमी | 450*450 मिमी | 500*500 मिमी |
| शीर्ष कागज | 120-800 ग्राम | 120-800 ग्राम | 120-800 ग्राम | 120-800 ग्राम |
| नीचे का कागज | 300 ग्राम से 10 मिमी तरंगदार कार्डबोर्ड और कार्डबोर्ड |
300 ग्राम से 10 मिमी तरंगदार कार्डबोर्ड और कार्डबोर्ड |
300 ग्राम से 10 मिमी तरंगदार कार्डबोर्ड और कार्डबोर्ड |
300 ग्राम से 10 मिमी तरंगदार कार्डबोर्ड और कार्डबोर्ड |
| अधिकतम गति | 180 मीटर/मिनट | 180 मीटर/मिनट | 180 मीटर/मिनट | 180 मीटर/मिनट |
| शक्ति | 22 किलोवाट | 25 किलोवाट | 27 किलोवाट | 30 किलोवाट |
| छड़ी की सटीकता | ±1.0 मिमी | ±1.0 मिमी | ±1.0 मिमी | ±1.0 मिमी |
संरचनात्मक विशेषताएं:
◆ दुनिया की अग्रणी ट्रांसमिशन कंट्रोल सिस्टम को अपनाने के लिए, केवल कागज के आकार के सिस्टम ऑटो-ट्यूनिंग को इनपुट करने की आवश्यकता है।
◆ कम्प्यूटरीकृत उच्च गति से फिटिंग, प्रति घंटे 18,000 टुकड़े तक।
◆ चौआनलीउ प्रकार का वायु आपूर्ति सिर, जिसमें आगे के नोजल के चार सेट और चूषण नोजल के चार सेट हैं।
◆ Feida Block कम स्टैक कार्डबोर्ड को अपनाता है, जो पैलेट पर कागज फिट कर सकता है, और ट्रैक-सहायित प्री-स्टैकर स्थापित कर सकता है
◆ नीचे की रेखा की अग्रिम स्थिति जानने के लिए इलेक्ट्रिक आंखों के कई सेटों का उपयोग करें।और ऊपर और नीचे कागज संरेखण की भरपाई करने के लिए स्वतंत्र रूप से घूर्णन करने के लिए चेहरे कागज के दोनों ओर पर सर्वो मोटर बनाने, जो सटीक और चिकनी है।
◆ मानव-मशीन इंटरफेस और पीएलसी प्रोग्राम मॉडल डिस्प्ले का उपयोग करते हुए पूर्ण-कार्यात्मक इलेक्ट्रॉनिक नियंत्रण प्रणाली, स्वचालित रूप से संचालन स्थितियों और कार्य रिकॉर्ड का पता लगा सकती है।
◆ ऑटोमैटिक गोंद रिप्लेसमेंट सिस्टम स्वचालित रूप से खोए हुए गोंद की भरपाई कर सकता है और गोंद रीसाइक्लिंग के साथ सहयोग कर सकता है।
शाखा का परिचय:
1. तल कागज खिला
जापान NITTA सक्शन के साथ आयातित Servo मोटर विद्युत नियंत्रण प्रणाली का उपयोग करें
चूषण शक्ति इन्वर्टर बनाने के लिए बेल्ट, और पानी रोलर द्वारा साफ बेल्ट; पेटेंट
यह सुनिश्चित करने के लिए प्रौद्योगिकी है कि वेरगेट और कार्डबोर्ड सुचारू रूप से और सरल संचालन के साथ बाहर निकलते हैं।
2. शीर्ष शीट फ़ीडिंग तंत्र
उच्च गति ऑटो समर्पित फीडर के कागज उठाने और खिला नोजल दोनों को पतले और मोटे कागज दोनों के अनुकूल करने के लिए स्वतंत्र रूप से समायोजित किया जा सकता है। बेकर पंप के साथ।सुनिश्चित करें कि शीर्ष फ़ीडिंग कागज तेजी से और सुचारू रूप से चलता है.
3विद्युत प्रणाली
यूरोपीय सीई आवश्यकता के अनुसार डिजाइन, मशीन स्थिरता, उच्च दक्षता और कम विफलता सुनिश्चित करते हैं।जैसे चेतावनी, त्रुटि का पता लगाने, विफलताओं, और ऑपरेटिंग गति, आदि एक नज़र में स्क्रीन पर.
4. प्री-स्टैक पार्ट
प्री-पिल सिस्टम के साथ प्रीसेट फ़ंक्शन को टच स्क्रीन के माध्यम से कागज के आकार के रूप में सेट किया जा सकता है और सेट-अप समय को कुशलतापूर्वक कम करने के लिए स्वचालित रूप से उन्मुख किया जा सकता है।
5प्रसारण
स्थिरता सुनिश्चित करने के लिए मुख्य ट्रांसमिशन के रूप में एसकेएफ असर के साथ गेट सिंक्रोनिक बेल्ट को अपनाया जाता है।डंपिंग रोलर और गोंद मूल्य को मैकेनिकल एन्कोडर के साथ हैंडल द्वारा आसानी से समायोजित किया जा सकता है.
6.बाएं-दाएं पोजिशनिंग सिस्टम
7. पोजिशनिंग सिस्टम और गोंद रोलर
फोटोइलेक्ट्रिक सेंसर के कई सेटों का उपयोग नीचे शीट सापेक्ष स्थिति पर,
सर्वो मोटर के दोनों ओर नियंत्रण शीर्ष चादरें स्वतंत्र मुआवजा कार्रवाई करने के लिए, ताकि शीर्ष कागज और निचले कागज की सटीक स्थिति।
स्टेनलेस स्टील रोलर, कभी जंग नहीं, बारीकी से पीसने के बाद,
गारंटीकृत न्यूनतम मात्रा में चिपकने वाला समान रूप से लेपित।
डाउन रोलर को वाटर रोलर द्वारा साफ किया जाना चाहिए।
8. टच स्क्रीन ऑपरेशन सिस्टम
यह टच स्क्रीन के केंद्रीकृत नियंत्रण को अपनाता है, उच्च संकल्प वाले मानव-मशीन इंटरफ़ेस के साथ मानव-मशीन संवाद को महसूस करता है,और ऑपरेशन और गलती की वास्तविक समय गतिशील निगरानी का एहसास होता है, इसे समायोजित करने और समस्या निवारण के लिए और अधिक सुविधाजनक बनाने
9. नीचे के कागज के लिए बड़ी चूषण प्रणाली
यह प्रणाली वैकल्पिक है, यदि आपके उत्पाद कार्डबोर्ड, तरंगदार बोर्ड, और 3 या 5 परतों के साथ हैं। आप इस प्रणाली का चयन कर सकते हैं।
10. स्वचालित स्नेहन प्रणाली
असर की सेवा जीवन को बढ़ाने के लिए नियमित रूप से असर स्नेहन
11. शाफ्टलेस सर्वो फीडर(वैकल्पिक)
यह प्रणाली वैकल्पिक है, लंबी आकार की शीर्ष चादरों के लिए अधिक उपयुक्त है।
12वीडियो निगरानी (वैकल्पिक)
यह विकल्प मशीन चल रही है की निगरानी कर सकता है, ऑपरेटर को मशीन पर अक्सर चलने की जरूरत नहीं है।

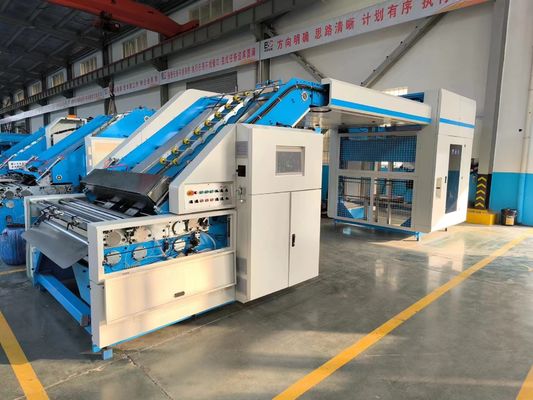

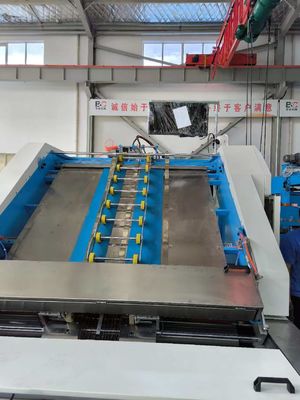

मशीन चित्र
