उत्पाद विवरण:
|
| प्रेस मोटर: | स्वचालित | सबसे निचली शीट: | 300gsm-10mm नालीदार बोर्ड और कार्डबोर्ड |
|---|---|---|---|
| मिन पेपर: | 380 * 400 मिमी | कारखाने का दौरा: | स्वागत |
| फेस पेपर की मोटाई: | 120-800 ग्राम | सेवा: | तकनीशियन ऑनलाइन |
| अधिकतम: | 1200 * 1200 मिमी | मशीन परीक्षण रिपोर्ट: | प्रदान किया गया |
| मशीन शक्ति: | 20 किलोवाट | भेजने की अवधि: | EXW FOB CIF CNF |
| प्रमुखता देना: | स्वचालित बांसुरी लैमिनेटर मशीन,माउंटिंग फ्लूट लैमिनेटर मशीन,लिथो फ्लूट लैमिनेटर मशीन |
||

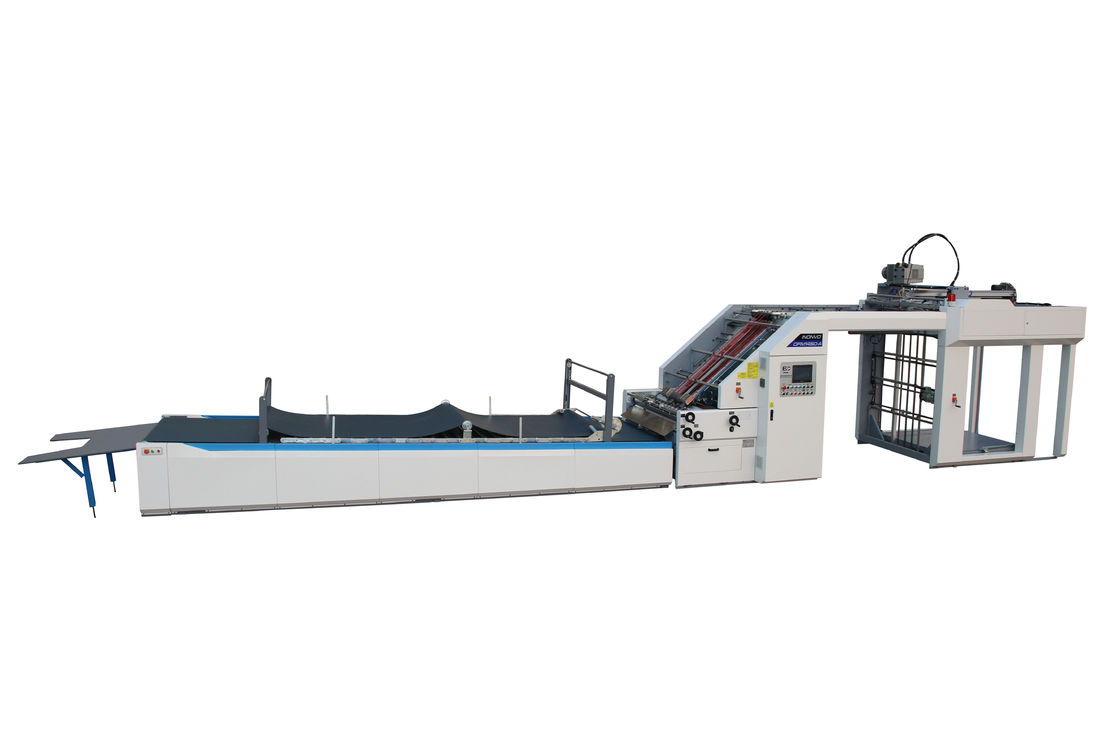

स्वचालित फ्लोट लैमिनेटर मशीन लिथो लैमिनेटिंग मशीन माउंटिंग मशीन GFM-1200
1उत्पाद का वर्णन
1.1 कार्यः
कागज को सामग्री या विशेष प्रभावों की ताकत और मोटाई बढ़ाने के लिए कार्डबोर्ड के साथ टुकड़े टुकड़े किया जा सकता है।बिलबोर्ड और अन्य प्रयोजन.
1.2 संरचना:
A. ऊपरी पेपर फीडर: यह ऊपर से 120-800 ग्राम कागज के ढेर भेज सकता है।
B. नीचे की ओर से 0.5~10 मिमी का कार्डबोर्ड भेजा जा सकता है।
C. गोंदने की तंत्र: गोंदने वाले पानी को फ़ीड पेपर पर लगाया जा सकता है।
D. नियामक संगठन - निर्धारित सहिष्णुताओं के अनुसार दोनों कागजों को फिट करता है।
ई. प्रेशराइजिंग कन्वेयर... संलग्न कागज को दबाता है और इसे वितरण अनुभाग में पहुंचाता है।
1.3 सिद्धांत:
ऊपरी कागज फीडर द्वारा ऊपरी कागज को बाहर भेजा जाता है और पता लगाने के लिए पोजिशनिंग तंत्र के स्टार्ट डिटेक्टर को भेजा जाता है। फिर निचला कागज बाहर भेजा जाता है;नीचे के कागज को गोंद पहिया पर गोंद के साथ लेपित किया जाता है के बाद, ऊपरी कागज और निचले कागज क्रमशः कागज पर पहुंचाए जाते हैं दोनों तरफ सिंक्रोनस डिटेक्टर, पता लगाने के बाद,नियंत्रक कागज और नीचे कागज की त्रुटि मूल्य की गणना करता है, और कागज के दोनों किनारों पर सर्वो-मुआवजा उपकरण कागज को स्प्लिसिंग के लिए पूर्व निर्धारित स्थिति में मुआवजा देता है, और फिर कन्वेयर को दबाव देता है।मशीन कागज को दबाती है और उसे तैयार उत्पाद को इकट्ठा करने के लिए डिलीवरी मशीन तक ले जाती है.
1.4 लागू सामग्रीः
चिपकने वाला कागज --- 120 ~ 800g/m पतला कागज, कार्डबोर्ड।
नीचे का कागज---0.5~10m/m कार्डबोर्ड, एकल पक्षीय कार्डबोर्ड, बहु-परत वाले तरंगदार कागज, मोती बोर्ड, शहद के छिलके का बोर्ड, स्टायरोफोम बोर्ड।
गोंद-राल आदि, 6 ~ 8 के बीच पीएच मूल्य, गोंद पर लागू किया जा सकता है।
संरचनात्मक विशेषताएं:
विश्व की अग्रणी ट्रांसमिशन नियंत्रण प्रणाली को अपनाने, केवल कागज आकार प्रणाली ऑटो-ट्यूनिंग इनपुट करने की आवश्यकता है।
कम्प्यूटरीकृत हाई स्पीड फिटिंग, 150 मीटर/मिनट तक।
Chuanliu प्रकार के वायु आपूर्ति सिर, आगे नोजल के चार सेट और सक्शन नोजल के चार सेट के साथ। फीड ब्लॉक कम स्टैक कार्डबोर्ड को अपनाता है, जो पैलेट पर कागज फिट कर सकता है,और ट्रैक-सहायता पूर्व स्टैकर स्थापित कर सकते हैं नीचे लाइन के अग्रिम स्थिति जानने के लिए बिजली की आंखों के कई सेट का उपयोग करें, और कागज के ऊपर और नीचे की पंक्ति को समायोजित करने के लिए कागज के दोनों किनारों पर सर्वो मोटर को स्वतंत्र रूप से घूमने के लिए बनाएं, जो सटीक और चिकनी है।
मानव-मशीन इंटरफेस और पीएलसी प्रोग्राम मॉडल डिस्प्ले का उपयोग करते हुए पूर्ण-कार्यात्मक इलेक्ट्रॉनिक नियंत्रण प्रणाली, स्वचालित रूप से परिचालन स्थितियों और कार्य रिकॉर्ड का पता लगा सकती है।
स्वचालित गोंद भरने की प्रणाली स्वचालित रूप से खोए हुए गोंद की भरपाई कर सकती है और गोंद पुनर्चक्रण के साथ सहयोग कर सकती है।
विनिर्देश:
| मॉडल | जीएफएम1200-ए | जीएफएम1500-ए | जीएफएम1700-ए | GFM1900-A | GFM2200-A |
| मैक्स शीट(मिमी) | 1200*1200 | 1500*1500 | 1700*1700 | 1900*1900 | 2200*2100 मिमी |
| मिन शीट(मिमी) | 380×400 | 380×400 | ४००×४५० | 450*450 | 500*500 मिमी |
| शीर्ष कागज की मोटाई | 120-800 ग्राम | 120-800 ग्राम | 120-800 ग्राम | 120-800 ग्राम | 120-800 ग्राम |
| अधिकतम गति | 150 मीटर/मिनट | 150 मीटर/मिनट | 150 मीटर/मिनट | 150 मीटर/मिनट | 150 मीटर/मिनट |
| फिट करने की सटीकता | ± 1- एक.5मिमी | ± 1- एक.5मिमी | ± 1- एक.5मिमी | ± 1- एक.5मिमी | ± 1- एक.5मिमी |
| मशीन की शक्ति | 20केडब्ल्यू | 20केडब्ल्यू | 22केडब्ल्यू | 25 किलोवाट | 28 किलोवाट |
| नीचे के कागज की मोटाई |
300 ग्राम से 10 मिमी तरंगदार कार्डबोर्ड और कार्डबोर्ड |
300 ग्राम से 10 मिमी तरंगदार कार्डबोर्ड और कार्डबोर्ड |
300 ग्राम से 10 मिमी तरंगदार कार्डबोर्ड और कार्डबोर्ड |
300 ग्राम से 10 मिमी तरंगदार कार्डबोर्ड और कार्डबोर्ड |
300 ग्राम से 10 मिमी तरंगदार कार्डबोर्ड और कार्डबोर्ड |
शाखा का परिचय:
1. तल कागज खिला
जापान NITTA सक्शन के साथ आयातित Servo मोटर विद्युत नियंत्रण प्रणाली का उपयोग करें
चूषण शक्ति इन्वर्टर बनाने के लिए बेल्ट, और पानी रोलर द्वारा साफ बेल्ट; पेटेंट
यह सुनिश्चित करने के लिए प्रौद्योगिकी है कि वेरगेट और कार्डबोर्ड सुचारू रूप से और सरल संचालन के साथ बाहर निकलते हैं।
2. शीर्ष शीट फ़ीडिंग तंत्र
उच्च गति ऑटो समर्पित फीडर के कागज उठाने और खिला नोजल दोनों को पतले और मोटे कागज दोनों के अनुकूल करने के लिए स्वतंत्र रूप से समायोजित किया जा सकता है। बेकर पंप के साथ।सुनिश्चित करें कि शीर्ष फ़ीडिंग कागज तेजी से और सुचारू रूप से चलता है.
3विद्युत प्रणाली
यूरोपीय सीई आवश्यकता के अनुसार डिजाइन, मशीन स्थिरता, उच्च दक्षता और कम विफलता सुनिश्चित करते हैं।जैसे चेतावनी, त्रुटि का पता लगाने, विफलताओं, और ऑपरेटिंग गति, आदि एक नज़र में स्क्रीन पर.
4. प्री-स्टैक पार्ट
प्री-पिल सिस्टम के साथ प्रीसेट फ़ंक्शन को टच स्क्रीन के माध्यम से कागज के आकार के रूप में सेट किया जा सकता है और सेट-अप समय को कुशलतापूर्वक कम करने के लिए स्वचालित रूप से उन्मुख किया जा सकता है।
4. ट्रांसमिशन सिस्टम
स्थिरता सुनिश्चित करने के लिए मुख्य ट्रांसमिशन के रूप में NSK या SKF असर के साथ गेट सिंक्रोनस बेल्ट को अपनाया जाता है।रोलर्स दबाव जल्दी से सर्वो मोटर द्वारा नियंत्रित किया जा सकता हैइस बीच, मशीन मैकेनिकल एन्कोडर के साथ हैंडल को भी लैस करती है।
6. पोजिशनिंग सिस्टम और गोंद रोलर
फोटोइलेक्ट्रिक सेंसर के कई सेटों का उपयोग नीचे शीट सापेक्ष स्थिति पर,
सर्वो मोटर के दोनों ओर नियंत्रण शीर्ष चादरें स्वतंत्र मुआवजा कार्रवाई करने के लिए, ताकि शीर्ष कागज और निचले कागज की सटीक स्थिति।
स्टेनलेस स्टील रोलर, कभी जंग नहीं, बारीकी से पीसने के बाद, गारंटीकृत न्यूनतम मात्रा में गोंद समान रूप से लेपित। डाउन रोलर पानी रोलर द्वारा साफ किया जाता है।
7. टच स्क्रीन ऑपरेशन सिस्टम
यह टच स्क्रीन के केंद्रीकृत नियंत्रण को अपनाता है, उच्च संकल्प वाले मानव-मशीन इंटरफ़ेस के साथ मानव-मशीन संवाद का एहसास करता है,और ऑपरेशन और गलती की वास्तविक समय गतिशील निगरानी का एहसास होता है, इसे समायोजित करने और समस्या निवारण के लिए और अधिक सुविधाजनक बनाने
8. स्वचालित स्नेहन प्रणाली
असर की सेवा जीवन को बढ़ाने के लिए नियमित रूप से असर स्नेहन
अग्रणी किनारे फ़ीडिंग प्रणाली ((विकल्प)
यह प्रणाली वैकल्पिक है, जो बड़े आकार और मोटी निचली चादरों के लिए अधिक उपयुक्त है।
नीचे के कागज के लिए बड़ी चूषण प्रणाली(वैकल्पिक)
यह प्रणाली विकल्प के लिए है, यदि आपके उत्पाद कार्डबोर्ड, तरंगदार बोर्ड, और 3 या 5 परतों के साथ हैं। आप इस प्रणाली का चयन कर सकते हैं।
कुछ भागों की सूची
| सीरियल | भाग | देश | ब्रांड |
| 1 | मुख्य मोटर | जर्मनी | सीमेंस |
| 2 | मोशन कंट्रोलर | चीन | इनोवो स्व-डिज़ाइन |
| 3 |
मुख्य सर्वो (ट्रांसफार्मर के साथ Yaskawa) |
जापान चीन |
यास्कावा वर्ची |
| 4 | पीएलसी | जर्मनी | सीमेंस |
| 5 | वैक्यूम दबाव पंप | जर्मनी | बेकर |
| 6 | आवृत्ति परिवर्तक | जर्मनी | सीमेंस |
| 7 | फ्रंट गेज सर्वो | जापान | यास्कावा |
| 8 | एन्कोडर | जापान | ओमरोन |
| 9 | प्रेस मोटर | ताइवान | सीपीजी |
| 10 | मुख्य इंजन चौड़ाई मॉड्यूलेशन मोटर | ताइवान | सीपीजी |
| 11 | फ़ीड चौड़ाई मोटर | ताइवान | सीपीजी |
| 12 | फ़ीडिंग मोटर | ताइवान | लिमिंग |
| 13 | कागज की गति घटानेवाला | ताइवान | लिमिंग |
| 14 | चेन | चीन | जापान के विकल्प |
| 15 | रिले | जापान | ओमरोन |
| 16 | ऑप्टोइलेक्ट्रॉनिक स्विच | ताइवान | FOTEK |
| 17 | ठोस-राज्य रिले | ताइवान | FOTEK |
| 18 | प्रमिसिटी स्विच | जापान | ओमरोन |
| 19 | जल स्तर रिले | ताइवान | FOTEK |
| 20 | संपर्ककर्ता | फ्रांस | श्नाइडर |
| 21 | रैखिक गाइड स्लाइड और गाइड रेल | ताइवान | HIWIN |
| 22 | पोटेंशियोमीटर | जापान | टोकोस |
| 23 | बटन | फ्रांस | श्नाइडर |
| 24 | ब्रेक प्रतिरोधक | ताइवान | TAYEE |
| 25 | टच स्क्रीन | ताइवान | वेनव्यू |
| 26 | वायु स्विच | फ्रांस | श्नाइडर |
| 27 | थर्मोरेले | फ्रांस | श्नाइडर |
| 28 | डीसी पावर सिस्टम | ताइवान | मिंगवेई |
