उत्पाद विवरण:
|
| लागू उद्योग:: | गुलदस्ता बक्से का कारखाना | मशीन उत्पादन: | 3/5/7 परत वाले तरंग बक्से के लिए |
|---|---|---|---|
| अधिकतम लाइन गति: | अधिकतम 150-160 मीटर/मिनट | टुकड़े टुकड़े करने का प्रकार: | 2+2+1 प्रकार |
| SFC-1700 के लिए अधिकतम आकार: | 1700 * 1700 मिमी | उत्पादन क्षमता: | 35 सेट/माह |
| हाई लाइट: | हाई स्पीड फ्लूट लिथो लैमिनेटर,फ्लोट लिथो लैमिनेटर,थ्री इन वन फ्लोट लिथो लैमिनेटर |
||
एसएफसी नालीदार कागज शीट टू शीट सर्वो 5ली लेमिनेटिंग मशीन 150 मीटर/मिनट हाई स्पीड
प्रदर्शन विशेषताएं
● यह मशीन दो तरंगदार बोर्डों और किसी भी प्रकार की शीर्ष शीट के संयोजन को एक साथ टुकड़े टुकड़े कर सकती है। यह दो-परत बोर्ड (कार्डबोर्ड + कार्डबोर्ड), 3ply,4ply, 5ply, 7ply और अन्य उत्पादों का उत्पादन कर सकती है।
● टुकड़े टुकड़े करने का प्रकार: लहराती + लहराती + कार्डबोर्ड, लहराती + लहराती, लहराती + कार्डबोर्ड, कार्डबोर्ड + कार्डबोर्ड, कार्डबोर्ड + ग्रे बोर्ड + कार्डबोर्ड, आदि।
● शीर्ष और नीचे के कागज का स्वचालित पता लगाने, स्वचालित सर्वो सुधार तकनीक। शीर्ष कागज को स्वचालित रूप से नीचे के कागज को ट्रैक और फिट करें, और सटीकता उच्च है।
● कागज के नीचे के भाग में आयातित सर्वो मोटर नियंत्रण प्रणाली का उपयोग किया जाता है, जिसमें जापान के NITTA सक्शन बेल्ट और लीड एज फीडिंग सिस्टम के साथ मिलकर।
● नीचे के कागज के बहुउद्देश्यीय रैक घुमावदार लहराती कागज के लिए उपयुक्त हैं।
● स्टेनलेस स्टील के बड़े गोंद रोलर (१६० मिमी) के साथ बारीक एनीलॉक्स पीसने से गोंद की मात्रा न्यूनतम होने पर भी एक समान कोटिंग सुनिश्चित होती है।
● दोहरे उपयोग वाले लिफ्टिंग प्लेटफॉर्म, हम प्री-स्टैकर संरचना का उपयोग करके पेपर के प्री-स्टैक को प्लेटफॉर्म में धकेल सकते हैं। हम पेपर के स्टैक को सीधे प्लेटफॉर्म में भी धकेल सकते हैं।
● कोटिंग रोलर और प्रेशर रोलर की सतह पर विशेष पॉलीएथिलीन सामग्री, गोंद स्वचालित रूप से गिर जाता है, मुक्त स्क्रबिंग।
● गोंद के नुकसान को कम करने और गोंद के आसंजन प्रभाव को स्थिर करने के लिए एक परिसंचारी गोंद प्रणाली का उपयोग करें।
● एक क्लिक से पूरी मशीन को समायोजित करना (केवल कागज का आकार दर्ज करें) ।
● वीडियो निगरानी।
पैरामीटरः
| मॉडल | SFC1500 | SFC1700 | SFC1900 | SFC2200 |
| अधिकतम आकार | 1500*15000 मिमी | 1700*1700 मिमी | 1900*1900 मिमी | 2200*2100 मिमी |
| न्यूनतम आकार | 360*380 मिमी | 380*400 मिमी | 450*450 मिमी | 500*500 मिमी |
| शीर्ष कागज | 120-800 ग्राम | 120-800 ग्राम | 120-800 ग्राम | 120-800 ग्राम |
| नीचे का कागज | 300 ग्राम से 10 मिमी तरंगदार कार्डबोर्ड और कार्डबोर्ड | 300 ग्राम से 10 मिमी तरंगदार कार्डबोर्ड और कार्डबोर्ड | 300 ग्राम से 10 मिमी तरंगदार कार्डबोर्ड और कार्डबोर्ड | 300 ग्राम से 10 मिमी तरंगदार कार्डबोर्ड और कार्डबोर्ड |
| अधिकतम गति | 150 मीटर/मिनट | 150 मीटर/मिनट | 150 मीटर/मिनट | 150 मीटर/मिनट |
| शक्ति | 22 किलोवाट | 25 किलोवाट | 27 किलोवाट | 30 किलोवाट |
| छड़ी की सटीकता | ±1.0 मिमी | ±1.0 मिमी | ±1.0 मिमी | ±1.0 मिमी |
संरचनात्मक विशेषताएं:
◆ दुनिया की अग्रणी ट्रांसमिशन कंट्रोल सिस्टम को अपनाने के लिए, केवल कागज के आकार के सिस्टम ऑटो-ट्यूनिंग को इनपुट करने की आवश्यकता है।
◆ कम्प्यूटरीकृत उच्च गति से फिटिंग, प्रति घंटे 12,000 टुकड़े तक।
◆ चौआनलीउ प्रकार का वायु आपूर्ति सिर, जिसमें आगे के नोजल के चार सेट और चूषण नोजल के चार सेट हैं।
◆ Feida Block कम स्टैक कार्डबोर्ड को अपनाता है, जो पैलेट पर कागज फिट कर सकता है, और ट्रैक-सहायित प्री-स्टैकर स्थापित कर सकता है
◆ नीचे की रेखा की अग्रिम स्थिति जानने के लिए इलेक्ट्रिक आंखों के कई सेटों का उपयोग करें।और ऊपर और नीचे कागज संरेखण की भरपाई करने के लिए स्वतंत्र रूप से घूर्णन करने के लिए चेहरे कागज के दोनों ओर पर सर्वो मोटर बनाने, जो सटीक और चिकनी है।
◆ मानव-मशीन इंटरफेस और पीएलसी प्रोग्राम मॉडल डिस्प्ले का उपयोग करते हुए पूर्ण-कार्यात्मक इलेक्ट्रॉनिक नियंत्रण प्रणाली, स्वचालित रूप से संचालन स्थितियों और कार्य रिकॉर्ड का पता लगा सकती है।
◆ ऑटोमैटिक गोंद रिप्लेसमेंट सिस्टम स्वचालित रूप से खोए हुए गोंद की भरपाई कर सकता है और गोंद रीसाइक्लिंग के साथ सहयोग कर सकता है।
शाखा का परिचय:
1. तल कागज खिला
जापान NITTA सक्शन के साथ आयातित Servo मोटर विद्युत नियंत्रण प्रणाली का उपयोग करें
चूषण शक्ति इन्वर्टर बनाने के लिए बेल्ट, और पानी रोलर द्वारा साफ बेल्ट; पेटेंट
यह सुनिश्चित करने के लिए प्रौद्योगिकी है कि वेरगेट और कार्डबोर्ड सुचारू रूप से और सरल संचालन के साथ बाहर निकलते हैं।
2. शीर्ष शीट फ़ीडिंग तंत्र
उच्च गति ऑटो समर्पित फीडर के कागज उठाने और खिला नोजल दोनों को पतले और मोटे कागज दोनों के अनुकूल करने के लिए स्वतंत्र रूप से समायोजित किया जा सकता है। बेकर पंप के साथ।सुनिश्चित करें कि शीर्ष फ़ीडिंग कागज तेजी से और सुचारू रूप से चलता है.
3विद्युत प्रणाली
यूरोपीय सीई आवश्यकता के अनुसार डिजाइन, मशीन स्थिरता, उच्च दक्षता और कम विफलता सुनिश्चित करते हैं।जैसे चेतावनी, त्रुटि का पता लगाने, विफलताओं, और ऑपरेटिंग गति, आदि एक नज़र में स्क्रीन पर.
4. प्री-स्टैक पार्ट
प्री-पिल सिस्टम के साथ प्रीसेट फ़ंक्शन को टच स्क्रीन के माध्यम से कागज के आकार के रूप में सेट किया जा सकता है और सेट-अप समय को कुशलतापूर्वक कम करने के लिए स्वचालित रूप से उन्मुख किया जा सकता है।
5प्रसारण
स्थिरता सुनिश्चित करने के लिए मुख्य ट्रांसमिशन के रूप में एसकेएफ असर के साथ गेट सिंक्रोनिक बेल्ट को अपनाया जाता है।डंपिंग रोलर और गोंद मूल्य को मैकेनिकल एन्कोडर के साथ हैंडल द्वारा आसानी से समायोजित किया जा सकता है.
6.बाएं-दाएं पोजिशनिंग सिस्टम
7. पोजिशनिंग सिस्टम और गोंद रोलर
फोटोइलेक्ट्रिक सेंसर के कई सेटों का उपयोग नीचे शीट सापेक्ष स्थिति पर,
सर्वो मोटर के दोनों ओर नियंत्रण शीर्ष चादरें स्वतंत्र मुआवजा कार्रवाई करने के लिए, ताकि शीर्ष कागज और निचले कागज की सटीक स्थिति।
स्टेनलेस स्टील रोलर, कभी जंग नहीं, बारीकी से पीसने के बाद,
गारंटीकृत न्यूनतम मात्रा में चिपकने वाला समान रूप से लेपित।
डाउन रोलर को वाटर रोलर द्वारा साफ किया जाना चाहिए।
8. टच स्क्रीन ऑपरेशन सिस्टम
यह टच स्क्रीन के केंद्रीकृत नियंत्रण को अपनाता है, उच्च संकल्प वाले मानव-मशीन इंटरफ़ेस के साथ मानव-मशीन संवाद को महसूस करता है,और ऑपरेशन और गलती की वास्तविक समय गतिशील निगरानी का एहसास होता है, इसे समायोजित करने और समस्या निवारण के लिए और अधिक सुविधाजनक बनाने
9. अग्रणी किनारे फ़ीडिंग प्रणाली ((विकल्प)
यह प्रणाली वैकल्पिक है, जो बड़े आकार और मोटी निचली चादरों के लिए अधिक उपयुक्त है।
10. शाफ्टलेस सर्वो फीडर(वैकल्पिक)
यह प्रणाली वैकल्पिक है, लंबी आकार की शीर्ष चादरों के लिए अधिक उपयुक्त है।
11. नीचे के कागज के लिए बड़ी चूषण प्रणाली(वैकल्पिक)
यह प्रणाली वैकल्पिक है, यदि आपके उत्पाद कार्डबोर्ड, तरंगदार बोर्ड, और 3 या 5 परतों के साथ हैं। आप इस प्रणाली का चयन कर सकते हैं।
12स्वचालित स्नेहन प्रणाली (वैकल्पिक)
असर की सेवा जीवन को बढ़ाने के लिए नियमित रूप से असर स्नेहन
13वीडियो निगरानी (वैकल्पिक)
यह विकल्प मशीन चल रही है की निगरानी कर सकता है, ऑपरेटर को मशीन पर अक्सर चलने की जरूरत नहीं है।

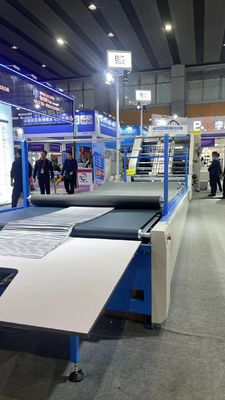

मशीन चित्र
