उत्पाद विवरण:
|
अधिकतम आकार का कागज: | 1500 * 1500 मिमी | न्यूनतम आकार का पेपर: | 360 * 380 मिमी |
---|---|---|---|
शीर्ष शीट की मोटाई: | 150-800 ग्राम | बिक्री के बाद: | ऑनलाइन समर्थन |
हाई लाइट: | हाई स्पीड 20 किलोवाट बांसुरी लैमिनेटर मशीन,1500 * 1500 मिमी पेपर बांसुरी लैमिनेटर मशीन,कागज के लिए सीई बांसुरी लैमिनेटिंग मशीन |
शीर्ष पेपर को ऊपरी पेपर फीडर द्वारा बाहर भेजा जाता है और पता लगाने के लिए पोजिशनिंग तंत्र के स्टार्ट डिटेक्टर को भेजा जाता है।फिर नीचे का कागज बाहर भेज दिया जाता है;निचले कागज को ग्लू व्हील पर गोंद के साथ लेपित करने के बाद, शीर्ष कागज और निचले कागज को क्रमशः कागज के दोनों तरफ सिंक्रोनस डिटेक्टरों तक पहुंचाया जाता है, पता लगाने के बाद, नियंत्रक कागज और निचले कागज के त्रुटि मूल्य की गणना करता है, और कागज के दोनों किनारों पर सर्वो क्षतिपूर्ति उपकरण कागज को जोड़ने के लिए पूर्व निर्धारित स्थिति में क्षतिपूर्ति करता है, और फिर संप्रेषण पर दबाव डालता है।मशीन कागज को दबाती है और तैयार उत्पाद को इकट्ठा करने के लिए इसे डिलीवरी मशीन तक पहुंचाती है।
समारोह:
सामग्री की मजबूती और मोटाई या विशेष प्रभावों को बढ़ाने के लिए कागज को पेपरबोर्ड से लेमिनेट किया जा सकता है।डाई-कटिंग के बाद, इसका उपयोग पैकेजिंग बक्से, बिलबोर्ड और अन्य उद्देश्यों के लिए किया जा सकता है।
पैरामीटर
नमूना | जीएफएम1500-ए | जीएफएम1700-ए | जीएफएम1900-ए | जीएफएम2200-ए |
अधिकतम आकार | 1500*1500मिमी | 1700*700मिमी | 1900*1900मिमी | 2200*2100मिमी |
न्यूनतम आकार | 380*380मिमी | 360*400मिमी | 500*500मिमी | 500*500मिमी |
शीर्ष कागज | 150-800 ग्राम | 150-800 ग्राम | 150-800 ग्राम | 150-800 ग्राम |
निचला कागज | 300जीएसएम-10मिमी | 300जीएसएम-10मिमी | 300जीएसएम-10मिमी | 300जीएसएम-10मिमी |
160 मीटर/मिनट | 160 मीटर/मिनट | 160 मीटर/मिनट | 160 मीटर/मिनट | |
अधिकतम चाल | 12000 पीसी/घंटा | 12000 पीसी/घंटा | 12000 पीसी/घंटा | 12000 पीसी/घंटा |
शक्ति | 20 किलोवाट | 20 किलोवाट | 22kw | 22kw |
शुद्धता | ±1मिमी | ±1मिमी | ±1मिमी | ±1मिमी |
लागू सामग्री:
शीर्ष कागज --- 120 ~ 800 ग्राम/मीटर कागज
बॉटम पेपर --- ≤10mm ABCDEF नालीदार बोर्ड ≥300gsm
गोंद - मकई स्टार्च गोंद, सफेद गोंद आदि, PH मान 6 ~ 8 के बीच
संरचनात्मक विशेषता:
दुनिया की अग्रणी ट्रांसमिशन नियंत्रण प्रणाली को अपनाने के लिए, केवल इनपुट पेपर साइज सिस्टम ऑटो-ट्यूनिंग की आवश्यकता है।
कम्प्यूटरीकृत उच्च गति फिटिंग, 150 मीटर/मिनट तक।
हाई स्पीड फीडर, फॉरवर्ड नोजल के चार सेट और सक्शन नोजल के चार सेट के साथ।
फीड ब्लॉक कम स्टैक कार्डबोर्ड को अपनाता है, जो कागज को फूस में फिट कर सकता है, और ट्रैक-असिस्टेड प्री-स्टेकर स्थापित कर सकता है
नीचे की रेखा की अग्रिम स्थिति जानने के लिए इलेक्ट्रिक आंखों के कई सेटों का उपयोग करें, और ऊपरी और निचले पेपर संरेखण की भरपाई के लिए फेस पेपर के दोनों किनारों पर सर्वो मोटर को स्वतंत्र रूप से घुमाएं, जो सटीक और चिकनी है।
पूर्ण-फ़ंक्शन इलेक्ट्रॉनिक नियंत्रण प्रणाली, मानव-मशीन इंटरफ़ेस और पीएलसी प्रोग्राम मॉडल डिस्प्ले का उपयोग करके, स्वचालित रूप से ऑपरेटिंग स्थितियों और कार्य रिकॉर्ड का पता लगा सकती है।
स्वचालित गोंद पुनःपूर्ति प्रणाली स्वचालित रूप से खोए हुए गोंद की भरपाई कर सकती है और गोंद पुनर्चक्रण में सहयोग कर सकती है।
विशेषताएँ
1.बॉटम शीट फीडिंग
2प्लाई, 3प्लाई, 4प्लाई, 5प्लाई और कार्डबोर्ड की सुचारू फीडिंग सुनिश्चित करने के लिए जापान एनआईटीटीए सक्शन बेल्ट और बड़े एयर ब्लोअर के साथ आयातित सर्वो मोटर नियंत्रण प्रणाली का उपयोग करें।

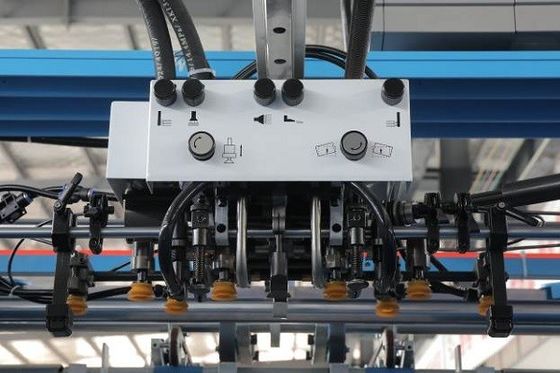

2. शीर्ष शीट फीडिंग तंत्र
हाई स्पीड ऑटो डेडिकेटेड फीडर के पेपर लिफ्टिंग और फीडिंग नोजल दोनों को पतले और मोटे कागज दोनों के अनुकूल बनाने के लिए स्वतंत्र रूप से समायोजित किया जा सकता है।बेकर पंप के साथ मिलकर, सुनिश्चित करें कि टॉप फीडिंग पेपर तेजी से और सुचारू रूप से चले।

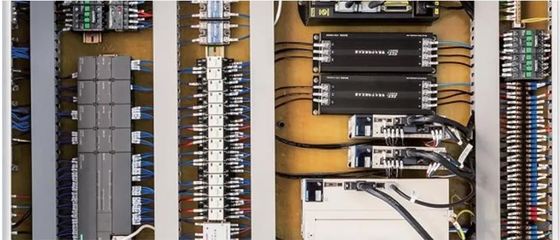

3.विद्युत प्रणाली
मशीन को अधिकतम गति से चलाना सुनिश्चित करने के लिए यास्कावा सर्वो सिस्टम और इन्वर्टर, सीमेंस पीएलसी के साथ यूएसए पार्कर मोशन कंट्रोलर को डिजाइन और अपनाया गया।प्रीमियम प्रदर्शन और संचालन स्थिरता के रूप में गति और सटीकता।
4.प्री-स्टैक भाग
प्रीसेट फ़ंक्शन के साथ प्री-पाइल सिस्टम को टच स्क्रीन के माध्यम से कागज के आकार के रूप में सेट किया जा सकता है और सेट-अप समय को कुशलतापूर्वक कम करने के लिए स्वचालित रूप से उन्मुख किया जा सकता है।
5. ट्रांसमिशन सिस्टम
स्थिरता सुनिश्चित करने के लिए मुख्य ट्रांसमिशन के रूप में एसकेएफ बियरिंग के साथ गेट्स सिंक्रोनिकल बेल्ट को अपनाया जाता है।प्रेशर रोलर्स, डैम्पिंग रोलर और ग्लू वैल्यू दोनों को मैकेनिकल एनकोडर के साथ हैंडल द्वारा आसानी से समायोजित किया जा सकता है।
6. पोजिशनिंग सिस्टम और गोंद रोलर
पार्कर डायनेमिक मॉड्यूल और यास्कावा सर्वो सिस्टम के साथ फोटोसेल शीर्ष और निचले कागज के अभिविन्यास की सटीकता सुनिश्चित करता है।बारीक एनिलॉक्स ग्राइंडिंग के साथ स्टेनलेस स्टील ग्लू रोलर न्यूनतम स्तर पर भी ग्लू कोटिंग की गारंटी देता है।गोंद की मात्रा.
7.गोंद रोलर:
स्टेनलेस स्टील रोलर, कभी जंग नहीं लगता, बारीक पीसने के बाद समान रूप से लेपित गोंद की न्यूनतम मात्रा की गारंटी देता है।डाउन रोलर को वॉटर रोलर से साफ करें।
8.अग्रणी धार फीडिंग प्रणाली (विकल्प)
यह प्रणाली विकल्प के लिए है, बड़े आकार और मोटी निचली शीटों के लिए अधिक उपयुक्त है।
विकल्प:
1.अग्रणी एज फीडिंग प्रणाली
लीड एज यह सुनिश्चित करता है कि 5 या 7 परतें जैसे मोटे नालीदार बोर्ड बहुत अच्छी स्थिति में भी सुचारू रूप से चलें।
2. शाफ़्टलेस सर्वो फीडर
लचीली गति पर अतिरिक्त लंबी शीट के लिए शाफ्टलेस सर्वो फीडर का उपयोग किया जाता है।
