उत्पाद विवरण:
|
| अधिकतम पत्रक: | 1700X1700 मिमी | न्यूनतम पत्रक: | 360X400 मिमी |
|---|---|---|---|
| शुद्धता: | ± 1 मिमी | शक्ति: | 25 किलोवाट |
| शीर्ष पत्रक: | 120-800 ग्राम | नीचे कागज की मोटाई: | 300 ग्राम कार्डबोर्ड के ऊपर 0.5-10 मिमी बांसुरी |
| हाई लाइट: | हाई स्पीड बांसुरी लैमिनेटर,बांसुरी लैमिनेटर स्वचालित,1700 मिमी लिथो लैमिनेटर |
||
स्वचालित ZGFM-1700 हाई स्पीड कार्टन बॉक्स बांसुरी फाड़ना मशीन
परिचय:
1.1 समारोह:
सामग्री या विशेष प्रभावों की ताकत और मोटाई बढ़ाने के लिए पेपर को पेपरबोर्ड से टुकड़े टुकड़े किया जा सकता है।डाई-कटिंग के बाद, इसका उपयोग पैकेजिंग बॉक्स, होर्डिंग और अन्य उद्देश्यों के लिए किया जा सकता है।
1.2 संरचना:
A. टॉप शीट फीडर: यह ऊपर से 120-800gsm पेपर के ढेर भेज सकता है।
बी नीचे शीट फीडर: यह नीचे से 0.5 ~ 10 मिमी नालीदार / पेपरबोर्ड भेज सकता है।
सी। ग्लूइंग मैकेनिज्म: चिपके हुए पानी को फेड पेपर पर लगाया जा सकता है।गोंद रोलर स्टेनलेस स्टील है।
D. कैलिब्रेशन स्ट्रक्चर- सेट टॉलरेंस के अनुसार दो पेपर फिट करता है।
ई। प्रेसिंग कन्वेयर: संलग्न पेपर को दबाता है और इसे डिलीवरी सेक्शन में पहुंचाता है।
उत्पादों की इस श्रृंखला के फ्रेम एक बड़े पैमाने पर मशीनिंग केंद्र द्वारा एक समय में संसाधित किए जाते हैं, जो प्रत्येक स्टेशन की सटीकता सुनिश्चित करता है और उपकरणों के अधिक स्थिर संचालन को सुनिश्चित करता है।
पैरामीटर्स:
| नमूना | जेडजीएफएम 1500 | जेडजीएफएम 1700 |
| अधिकतम आकार | 1500 * 1500 मिमी | 1700 * 1700 मिमी |
| न्यूनतम आकार | 360 * 380 मिमी | 360 * 400 मिमी |
| टॉप पेपर | 120-800 ग्राम | 120-800 ग्राम |
| नीचे का कागज | ≤10mm ABCDEF नालीदार बोर्ड ≥300gsm कार्डबोर्ड | ≤10mm ABCDEF नालीदार बोर्ड ≥300gsm कार्डबोर्ड |
| अधिकतम चाल | 150 मी / मिनट | 150 मी / मिनट |
| शक्ति | 25kw | 27kw |
| छड़ी सटीकता | ± 1 मिमी | ± 1 मिमी |
1.3 सिद्धांत:
शीर्ष शीट को ऊपरी फीडर द्वारा बाहर भेजा जाता है और पोजिशनिंग डिवाइस के स्टार्ट डिटेक्टर को भेजा जाता है।फिर नीचे की शीट बाहर भेजी जाती है;नीचे के कागज को गोंद के साथ लेपित करने के बाद, शीर्ष कागज और नीचे के कागज को क्रमशः कागज के दोनों तरफ सिंक्रोनस डिटेक्टरों से अवगत कराया जाता है, पता लगाने के बाद, नियंत्रक ऊपर और नीचे की शीट के त्रुटि मान की गणना करता है, दोनों पर सर्वो मुआवजा उपकरण कागज के किनारे कागज को स्प्लिसिंग के लिए पूर्व निर्धारित स्थिति में समायोजित करते हैं, और फिर संदेश देने पर दबाव डालते हैं।मशीन कागज को दबाती है और तैयार उत्पाद को इकट्ठा करने के लिए डिलीवरी मशीन तक पहुंचाती है।
1. बॉटम शीट फीडिंग
2ply, 3ply, 4ply, 5ply और कार्डबोर्ड की सुचारू फीडिंग सुनिश्चित करने के लिए जापान NITTA सक्शन बेल्ट और बड़े एयर ब्लोअर के साथ आयातित सर्वो मोटर कंट्रोलिंग सिस्टम का उपयोग करें।
2.टॉप शीट फीडिंग मैकेनिज्म
हाई स्पीड ऑटो डेडिकेटेड फीडर के पेपर लिफ्टिंग और फीडिंग नोजल दोनों को पतले और मोटे पेपर दोनों के अनुकूल बनाने के लिए स्वतंत्र रूप से समायोजित किया जा सकता है।बेकर पंप के साथ मिलकर सुनिश्चित करें कि टॉप फीडिंग पेपर तेज और सुचारू रूप से चले।
3. विद्युत प्रणाली
मशीन स्थिरता, उच्च दक्षता और कम विफलता सुनिश्चित करने के लिए मुख्य रूप से सीमेंस इलेक्ट्रिक सिस्टम का उपयोग करना।मैन-मशीन इंटरफ़ेस और पीएलसी संयोजन का उपयोग करके, स्क्रीन पर सभी जानकारी प्रदर्शित करें।

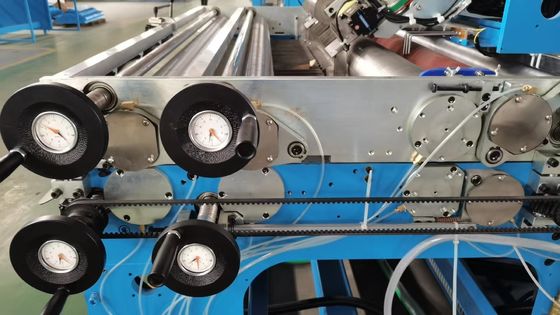

4. पोजिशनिंग सिस्टम और ग्लू रोलर
नीचे की शीट सापेक्ष स्थिति में फोटोइलेक्ट्रिक सेंसर के कई सेटों का उपयोग,
स्वतंत्र मुआवजा कार्रवाई करने के लिए सर्वो मोटर के दोनों किनारों पर शीर्ष शीट को नियंत्रित करें, ताकि शीर्ष पेपर और निचले पेपर की सटीक स्थिति हो सके।
